亚洲av无码乱码在线观看代蜜桃|国产成人无码精品久久久小说|亚洲精品国产一区二区三区在线观看|中文字幕天天躁日日躁狠狠躁

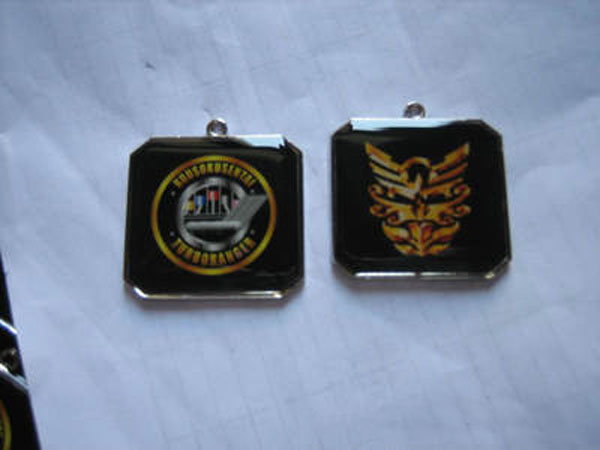

這款金屬標牌中軟滴膠，軟質(zhì)水晶滴膠，它是一種雙組份液體，具有透明度高，不收縮，不起翹，柔軟性好，抗折性佳，不斷裂，耐黃變等特點。適用于商標、標牌等電子、電器產(chǎn)品的表面裝飾。

一、金屬標牌中軟滴膠特點：

硬質(zhì)環(huán)氧樹脂水晶滴膠，粘度低、流平性好、消泡性能好;

可常溫或中溫固化，固化速度適中;

固化物透明度佳、硬度高，表面平整、光亮，無氣泡，附著力強;

固化物具有良好的耐溶劑性、抗創(chuàng)性及 耐黃變性能。

二、標牌滴膠

標牌，顧名思義就是用于制作標識的指示牌，上面有文字、圖案等內(nèi)容起到指明方向和警示的作用。常見的標牌有公益標牌，文化標牌、指示標牌、警示標牌。國家推薦標準《標牌》(GB/T 13306-2011)，替代GB/T 13306-1991。

環(huán)氧樹脂水晶滴膠是由高純度環(huán)氧樹脂、固化劑及其他改質(zhì)組成。其固化產(chǎn)物具有耐水、耐化學腐蝕、晶瑩剔透之特點?？蓪に囍破繁砻嫫鸬搅己玫谋Ｗo作用，還可增加其表面光澤與亮度，進一步增加表面裝飾效果。

三、硬化前之性質(zhì)

主劑A 固化劑B

顏 色： 無色透明 無色透明

比 重： 1.15 1.15

粘度25℃： 700-800CPS 100MAXCPS

四、使用條件

1)混合比： A：B=100：33(重量比)

2)硬化條件： 25℃×10H-12H 或55℃×2H(2g)

3)可使用時間： 25℃×40min(100g)

五、使用時注意事項：

1.工作環(huán)境:盛膠容器請保持清潔,A、B組份嚴格按重量比配比,準確稱量，沿容器內(nèi)壁順時針充分攪拌均勻后靜置3-5分鐘后使用。

2.根據(jù)可操作時間及用量調(diào)配膠量,避免浪費.當氣溫低于15℃時,請先將A膠預熱至30℃后再進行調(diào)膠,易于操作(氣溫低時A膠會變稠);使用后必需密封桶蓋,避免因吸潮而造成產(chǎn)品報廢。

3.當相對濕度大于85%時,固化物表面容易吸收空氣中水份,形成一層白霧狀,因此當相對濕度 大于85%時,不適合做常溫固化,建議使用加溫固化。

六、常見問題

1、如何選用合適的膠水?

首先要知道膠水用在什么產(chǎn)品上面起什么作用，對膠水有什么要求，然后依據(jù)這些來選擇膠水。一般根據(jù)膠水的參數(shù)進行選擇：顏色，硬度，粘度，固化操作時間等。

2、膠水的比重是表示什么?

比重即膠水的重量比，而非體積比(比如2：1表示200克A：100克B)正確按比例調(diào)配才能達到膠水的最佳性能。

3、A膠變成了固態(tài)是什么原因?

膠水的保存跟氣溫有關(guān)，氣溫變低時容易變稠，使用時只需將A膠加熱至60度，然后冷卻至30度即可使用(按此方法也可防止起泡的產(chǎn)生)

4、膠水的固化時間跟什么有關(guān)系?

膠水固化速度跟氣溫有關(guān)，氣溫越低固化速度間越慢，反之就越快。灌膠量多發(fā)熱越大，導致溫度升高會加速固化，反之則變慢，所以要使膠水加速固化，需要提高膠水使用環(huán)境的溫度，也可用烤箱加速固化。

5.膠水攪拌過程中產(chǎn)生氣泡，固化后會有氣泡嗎?

氣泡的產(chǎn)生跟粘度有直接的關(guān)系，膠水的粘度受氣溫影響大，所以使用過程要求產(chǎn)品無氣泡應使用抽真空設(shè)備抽泡?；蛴脵C滴。無抽真空設(shè)備可將A加溫至50度冷卻至常溫25度后再與B膠均勻攪拌，可大大防止起泡。

6、為什么膠水固化不完全?

可能在攪拌過程中攪拌不夠均勻，容器的邊角位置都應該攪拌到。
